Частный жилой дом

Выполнен проект и осуществлен монтаж систем приточно-вытяжной вентиляции и  кондиционирования частного коттеджа.

Разработана и внедрена система автоматического управления приточно-вытяжной вентиляцией с интеграцией  в систему «Умный дом».

Краткая характеристика объекта:

Коттедж представляет собой  двухэтажное здание общей площадью 230м².

Задача

При создании системы учтены пожелания Заказчика:

1. возможность регулирования воздушного потока (скорость и температура) в каждом помещении в теплый и зимний период;
2. возможность интегрирования приточно-вытяжной вентиляции с инженерными системами под управлением «Умного дома»;
3. простота при эксплуатации систем;
4. использование  оборудование с низким уровнем шума;
5. оптимальное использование полезной площади помещений.

Решение:

Для выполнения поставленных  задач  применено оборудование «Mitsubishi electric», «Remak», «Systemair», «Vortice».

• Канальный кондиционер мульти сплит-системы состоит из одного наружного и 4-х внутренних блоков.
• Наружный блок устанавлен снаружи здания на отметке земли; внутренние блоки смонтированы на чердаке.

Решение:

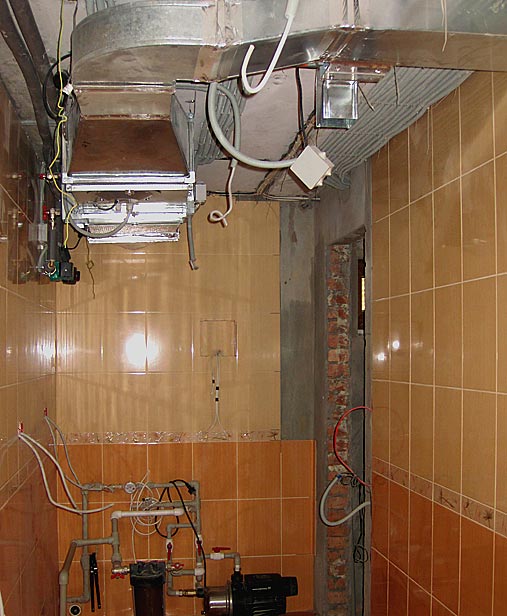

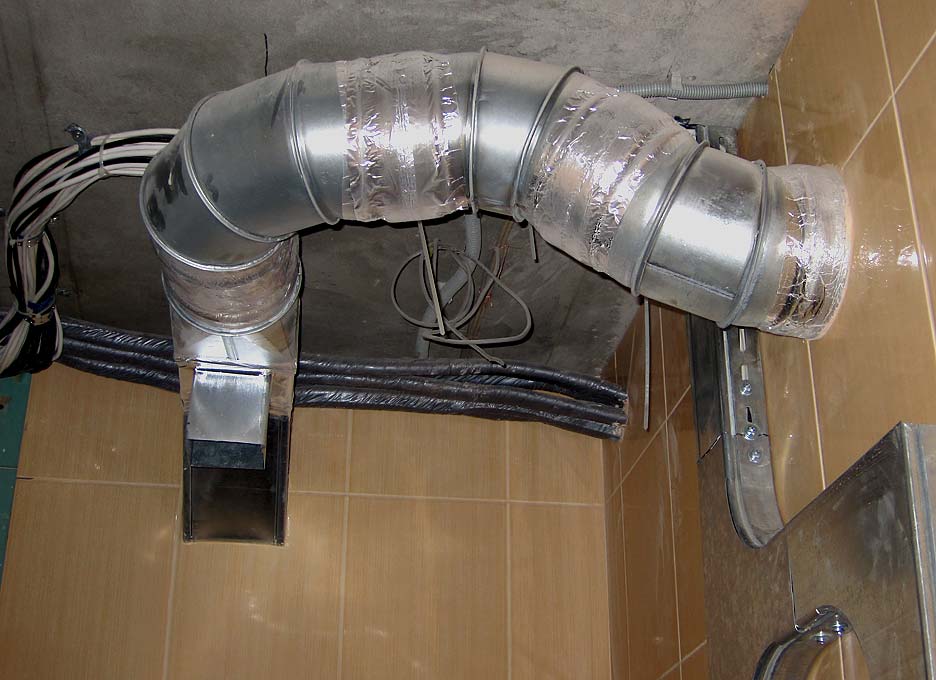

Поступление свежего воздуха с улицы обеспечивает приточная установка, раздача кондиционированного воздуха по помещениям осуществляется по сети воздуховодов через канальные кондиционеры.

• Такая система вентиляции и кондиционирования обеспечивает чистоту и комфортную температуру воздуха в каждом помещении  коттеджа, как летом, так и зимой (при условии отопления здания).
• Вытяжка отработанного воздуха из помещений осуществляется с помощью канальных вентиляторов, устанавливаемых за чердачным перекрытием.

Интеграция управления вентиляцией и кондиционерами в систему «Умный дом»

Нами разработана и внедрена  индивидуальная система автоматического управления приточно-вытяжной вентиляцией и кондиционерами с интеграцией  в систему «Умный дом».

Основные выполняемые функции:

• регулирование температуры приточного воздуха;
• управление скоростью вентиляторов;
• защита от замораживания водяного калорифера;
• защита от превышения температуры обратной воды;
• набор режимов (летний, зимний, режимы день/ночь, дежурный и др.)

Управление системами вентиляции и кондиционирования осуществляется посредством сенсорного графического дисплея, который наглядно отображает текущее состояние систем и позволяет легко изменять любые параметры.

Система  автоматического управления  совместима с системой «Умный дом». Система построена на базе свободно программируемого логического контроллера.

Результат:

• Улучшенная комфортность. Обработанный воздух равномерно распределяется по всему объему помещения.
• Возможность регулирования воздушного потока.

• Простота при эксплуатации систем. Работа системы управления  вентиляцией осуществляется  в порядке переключения между различными рабочими режимами, каждый из которых осуществляет свои функции управления, регулирования или защиты. Настройка и наблюдение за работой системы осуществляется при помощи сенсорной панели управления.
• Оптимально  использована полезная площадь помещений.

Через сеть воздуховодов систем кондиционирования  организованна подача свежего воздуха в помещения, решая в этом случае задачи не только кондиционирования, но и вентиляции.
